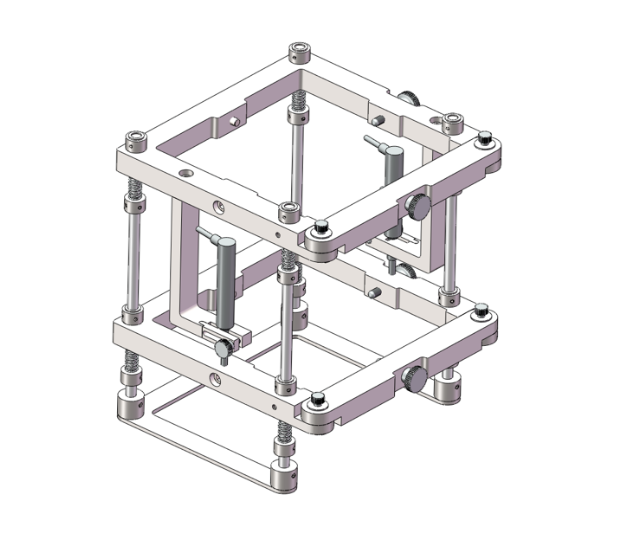

     混凝土抗压弹性模量测试夹具，其弹模地脚架放置在最底部，采用四颗十字槽平头螺丝M4X8与四个地脚接头相固定，四个地脚接头上插装有四根轴承导杆，使用内六角顶丝M4X6将四根轴承导杆紧定在四个地脚接头上。四根轴承导杆上分别装有四个限位挡环，从底部数第一个限位挡环和第三个限位挡环的上方分别有一个弹簧串在轴承导杆上。弹簧上方分别装有弹模下固定主架和弹模上固定主架。弹模下固定主架和弹模上固定主架的四角分别嵌装四个直线轴承，直线轴承内有轴承导杆穿过，这样可实现弹模下固定主架和弹模上固定主架及其上面的附件沿着轴承导杆作上下移动。弹模上固定主架的两侧分别装有一个千分表支架，每个千分表支架上装有位移传感器，位移传感器采用千分表架销，在手拧螺丝M4X20的紧固下，夹持在千分表主支架上。千分表架销上有腰型凹槽，当旋松手拧螺丝M4X20后，可直接将千分表架销拉至一侧，这样就可以把位移传感器快速，方便的从侧面取出，反之即可实现快速安装。弹模下固定主架和弹模上固定主架的有一侧为开口状，在开口一侧均装有弹模副架杆，弹模副架杆采用弹模副架销结构使之与弹模下固定主架和弹模上固定主架相连接。弹模副架销上有手拧螺丝M3X8，以方便抓取。采用快速拔插的方式，来实现混凝土试样的快速拆装。弹模下固定主架和弹模上固定主架上分别有两颗内六角圆柱头螺丝M6X16，作为混凝土试样的安装靠放基准；另外，弹模下固定主架,弹模上固定主架和弹模副架杆上还分别装有手拧螺丝M6X30,起到调节夹紧混凝土试样的作用。

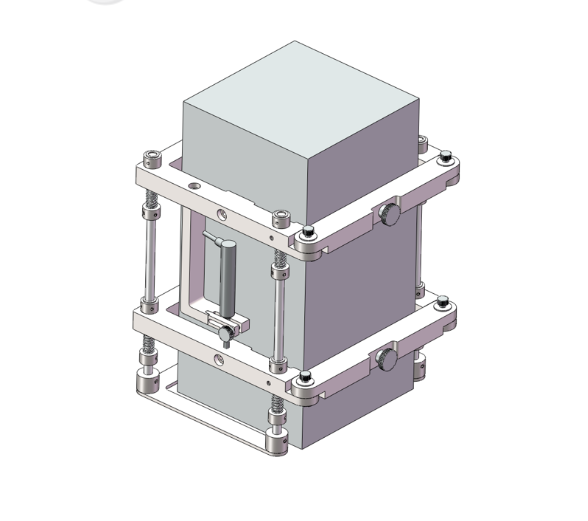

     放好混凝土试样后，将整个装置在放在压力机上下压板中间，用压力机对混凝土试样进行施压，此时混凝土试样会产生弹性变形。因混凝土已装夹在弹模下固定主架和弹模上固定主架上，故而可将混凝土产生的变形动作传递到位移传感器上，位移传感器即可进行位移值的采集，位移传感器再将信号输出到专业控制器上，控制器连接电脑后，搭配专业软件，即可实现对变形位移值的计算和显示，从而可以计算出混凝体试样的弹性模量数值。

1，混凝土抗压弹性模量测试夹具的尺寸已按照相关标准预先调教好。混凝土试样直接快速装入夹紧即可，无需多余的空间定位动作，大大的提高了混凝试样的装填速度，大大的提高了实验工作效率。

2，混凝土抗压弹性模量测试夹具采用的快速开启和闭合结构，大大的提高了混凝试样的装填速度，大大的节省了实验时间。

3，混凝土抗压弹性模量测试夹具上的位移传感器快速装夹装置及结构，设计非常精巧，动作方便可靠，使得位移传感器安装和更换更加快速方便。

4，采用轴承导杆和直线轴承结构，使得动作更加顺滑，摩擦力更小，避免了动作卡顿和减小了动作噪音。提高了混凝土变形量采集的速度和精准度，也降低了整套装置的使用和维护成本。

5，采用四根轴承导杆结构，使得整个装置的刚度更佳，更加坚固耐用。同时也使得弹模下固定主架和弹模上固定主架的平行性更好，更加有利于混凝土弹性模量测量实验的开展。
